Оборудование для штамповки и формования профилей – это комплексное оборудование, объединяющее функции штамповки и профилирования. Оно широко используется в строительстве, мебельном производстве, механической обработке и других отраслях промышленности для производства различных типов профильных изделий с отверстиями определенной формы.
Описание
маркер
Подробности о продукте
Оборудование для пробивки и формовки профилей
Мощный помощник для формовки многофункциональных профилей
Оборудование для штамповки и формования профилей - это комплексное оборудование, объединяющее функции штамповки и профилирования. Оно широко используется в строительстве, мебельном производстве, механической обработке и других отраслях промышленности для производства различных типов профильных изделий с отверстиями определенной формы.
Принцип работы
Оборудование сочетает в себе принципы механической штамповки и холодной штамповки профилей.Исходный материал рулона или листа сначала расширяется через разгрузочное устройство, а затем поступает в выравнивающее устройство для устранения неровностей материала и обеспечения последующей точности обработки.Затем материал передается на станцию штамповки. Под действием штамповочной машины пресс-форма выполняет операции штамповки материала. В соответствии с заданным типом отверстия, требованиями к апертуре и шагу, благодаря взаимодействию пуансона и матрицы мгновенно прикладывается высокое давление, чтобы частично деформировать материал и выдавливать необходимые отверстия.После завершения штамповки материал поступает в формовочный агрегат, и материал постепенно подвергается холодной формовке в определенную форму профиля с помощью нескольких комплектов валков.На протяжении всего процесса система управления точно регулирует рабочие параметры каждого компонента для обеспечения качества и точности штамповки и формования.
Структурный состав
1. Разгрузочное устройство: состоит из разматывателя и натяжного устройства.Разматыватель используется для поддержки и разворачивания рулона или листа, в то время как натяжное устройство регулирует натяжение, гарантируя, что материал остается стабильным в процессе подачи и предотвращает расслабление или складывание.
2. Выравнивающее устройство: содержит несколько комплектов выравнивающих роликов. Материал многократно прокатывается выравнивающими роликами в шахматном порядке вверх и вниз, а разница давлений между роликами используется для восстановления материала до его уровня, что обеспечивает хорошую основу для последующей штамповки и формования.

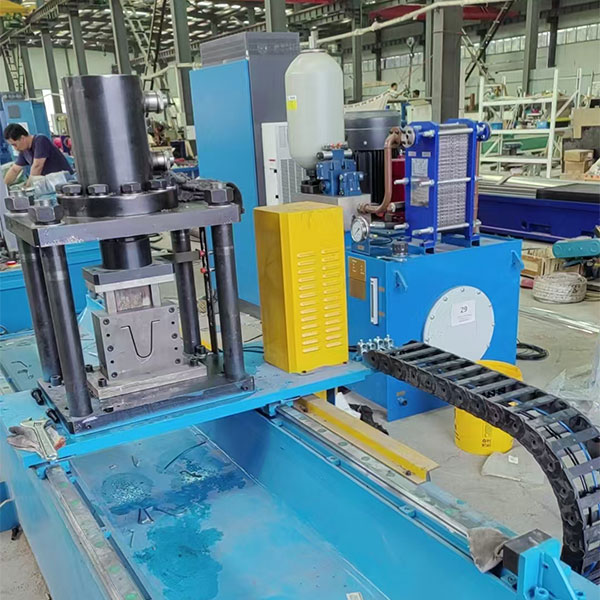

3. Пробивное устройство:
-Перфоратор: обеспечивает мощную ударную силу и является источником энергии для пробивания.Распространены механические прессы и гидравлические прессы. Механические прессы преобразуют вращательное движение двигателя в линейное возвратно-поступательное движение пуансона через кривошипно-шатунный механизм; гидравлические прессы используют давление, создаваемое гидравлической системой, для приведения пуансона в действие.
-Пресс-форма: разработана в соответствии с требуемым типом отверстия и состоит из пуансона и вогнутого модуля.Приводимый в движение пуансоном, пуансон быстро ударяется о материал в матрице, тем самым выбрасываясь из отверстия.Материалом пресс-формы в основном является высокопрочная легированная сталь, которая прошла специальную термическую обработку и обладает высокой твердостью и износостойкостью.

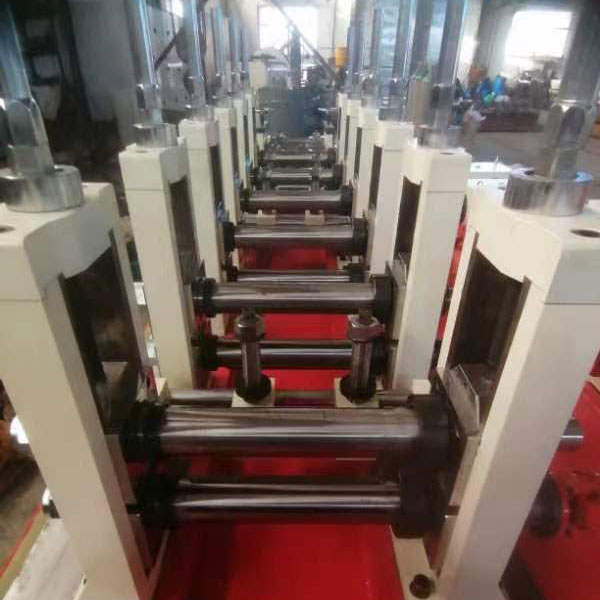

4. Формовочное устройство: оно состоит из ряда формовочных роликов, которые расположены в определенном порядке и формы.Под действием валка материал постепенно подвергается пластической деформации и, наконец, формирует желаемую форму поперечного сечения профиля.Конструкция и точность обработки валка напрямую влияют на качество формования профиля.
5. Режущее устройство: После того, как профиль достигнет заданной длины, включается режущее устройство.Распространенными методами резки являются торцовочная пила и гидравлическая резка.Летающая пила использует высокоскоростное вращающееся пильное полотно для резки профиля во время движения профиля; при гидравлической резке используется гидравлическая система для привода ножниц для резки профиля.
6. Система управления: использует программируемый логический контроллер (PLC) в сочетании с человеко-машинным интерфейсом.Оператор может легко установить количество, положение, отверстие, размер профиля, скорость и другие параметры штамповки на человеко-машинном интерфейсе.PLCВ соответствии с заданными параметрами ПЛК точно контролирует совместную работу различных устройств, таких как разгрузка, выравнивание, штамповка, формование и резка, для реализации автоматизированного производства.В то же время система управления имеет функции диагностики неисправностей и сигнализации, которые могут своевременно обнаруживать и предупреждать о ненормальных условиях во время работы оборудования, чтобы облегчить техническое обслуживание и капитальный ремонт.
Эксплуатационные характеристики
1. Эффективная интеграция: два процесса штамповки и профилирования объединены на одном оборудовании, что сокращает количество промежуточных передаточных звеньев, повышает эффективность производства и снижает производственные затраты.
2. Высокоточная обработка: Усовершенствованная система управления и прецизионная обработка пресс-форм и валков повышают точность положения штамповкидо ± 0,1 мм, а точность размеров при формировании профиля - до± 0,5 мм, что может соответствовать требованиям к производству высокоточных изделий.
3. Диверсификация продукции: заменяя различные формы и регулируя параметры системы управления, можно изготавливать различные типы отверстий (такие как круглые отверстия, квадратные отверстия, длинные отверстия и т.д.) И профили различной формы поперечного сечения (такие какС-образные,Z-образные,U-образные и т.д.) Для удовлетворения разнообразных потребностей различных отраслей промышленности.
4. Стабильность и надежность: Ключевые компоненты изготовлены из высококачественных материалов, после строгого контроля качества и испытаний на усталость оборудование имеет прочную конструкцию, стабильную и безотказную работу и может работать непрерывно в течение длительного времени, сокращая количество отказов оборудования и простоев, а также повышая эффективность производства.
Сценарий применения
1. Строительная промышленность: Производство перфорированных профилей для строительных конструкций, дверных и оконных рам, строительных лесов и т.д., таких, какCштамповка стальных обрешеток С-образной формы для облегчения монтажа соединительных деталей и повышения эффективности строительства.
2. Производство мебели: при изготовлении профилей мебельных каркасов и поддерживающих деталей за счет штамповки можно добиться быстрой сборки деталей, а также повысить общую прочность конструкции и эстетику мебели.
3. Машиностроение: Производство специальных перфорированных профилей для машин и оборудования, таких как рама, направляющая рейка и другие компоненты оборудования, для удовлетворения структурных и функциональных потребностей различных механических изделий.
